纤维转盘滤池在污水处理中的应用
浏览: 发布日期:2020-05-03 14:48:57 咨询电话:13176738963

一、纤维转盘滤池的概念



纤维转盘滤池以有机分子材料制作的长纤维为过滤材料的滤池是一种应用在污水处理后端的过滤设备。常应用于污水处理厂末端做深度处理,也应用于较大水量的一体化污水处理设备内部。

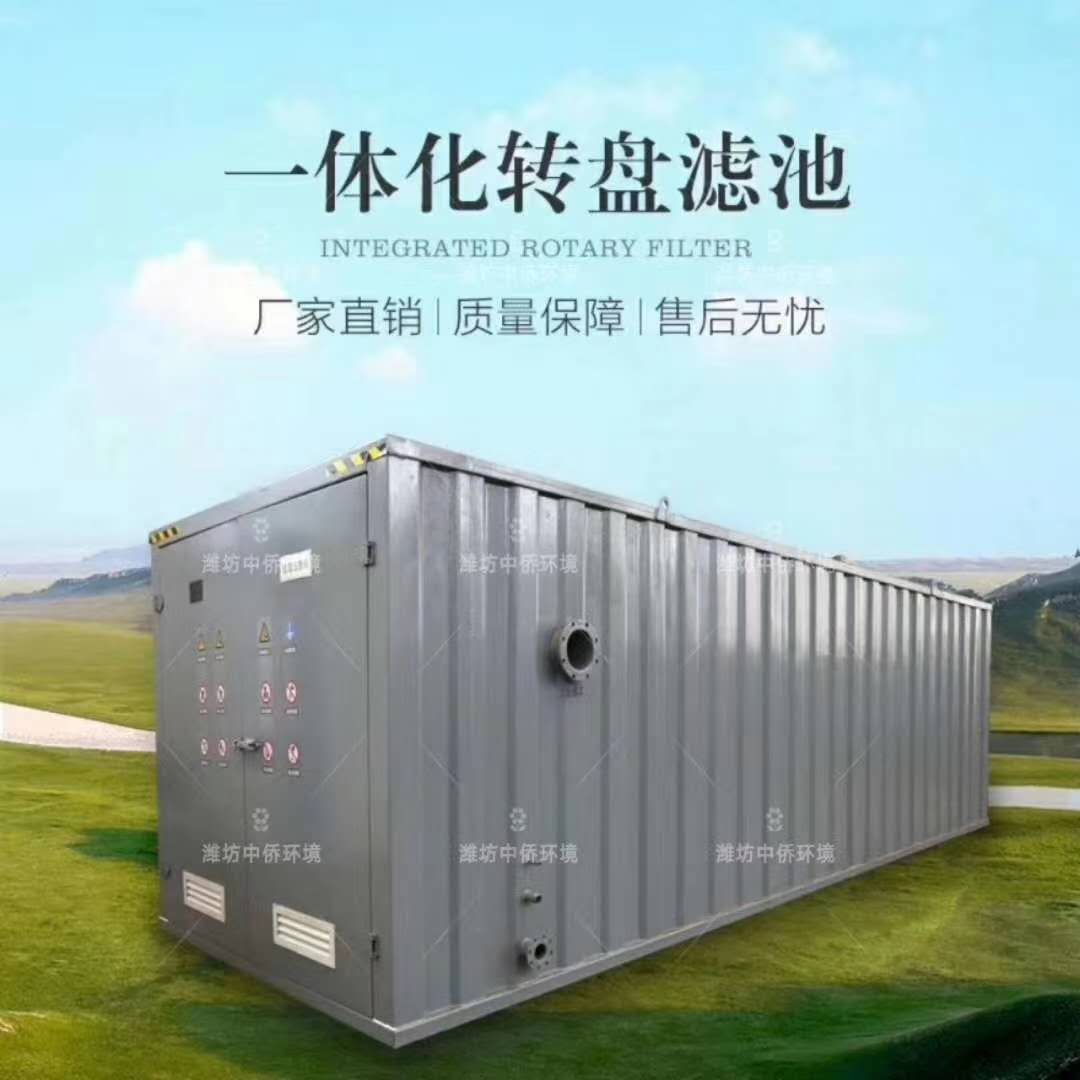

纤维转盘滤池在污水处理中的应用(图1)

二、纤维转盘滤池的工作原理



纤维约1m多长,直径为50μm左右。纤维的下端固定在出水孔板上,纤维的上端固定在一特制的构建上,构件可以上下移动。纤维装填孔隙率为90%左右。
      当水流自上而下通过纤维层时,纤维层受到向下纵向压力。在水头阻力的作用下,越往下纤维所受的向下压力就越大。由于纤维的纵向刚度很小,当纵向压力足够大时就会产生弯曲,进而纤维层会整体下移,最下部的纤维首先弯曲而被压缩。此弯曲、压缩的过程逐渐上移,直至纤维层的支撑力与纤维层水头阻力平衡。压缩过程需3-5min
      由于纤维层所受的纵向压力沿水流方向依次递增,所以纤维层沿水流方向被压缩弯曲程度也依次增大,滤层孔隙率和过滤孔径沿水流方向由大到小分布,这样就达到高效截留悬浮物的床层状态。
      由于纤维材料滤层的表面积大,孔隙率高,截污能力高,可达15kg/m3,所以可以有很高的过滤速度,最高滤速可以达到50m/h。如进水浑浊度在20NTU时,出水浑浊度≤1NTU
      当滤层堵塞后,需对滤层进行自下而上的反冲洗。可以用水和空气联合冲洗,效果更好。纤维滤池常做成压力式的。目前在火力发电厂中应用较多。



三、工艺流程



1)过滤:外进内出,污水重力流进入滤池,使滤盘全部浸没在污水中。在滤池中设布水堰,使滤池内布水均匀并且进水产生低扰动。污水通过滤布过滤,过滤液经中空管收集后,经过出水堰排出滤池。在清洗过程中,过滤仍在进行。因此整个运行过程中过滤均为连续的。

2)清洗:过滤中部分污泥吸附于纤维毛滤布中,逐渐形成污泥层。随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高。滤池内的压力传感器监测池内液位变化,当该池内液位到达清洗设定值(高水位)时,PLC即可启动反洗泵,开始清洗过程。反洗时间和周期可以调整。滤布上的污泥通过反抽吸装置,经由反洗水泵,排出厂区排水系统。清洗时,滤池可连续过滤。

过滤期间,过滤转盘处于静态,有利于污泥的池底沉积。清洗期间,过滤转盘以0.51/分钟的速度旋转。反洗水泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,过滤转盘内的水自里向外被同时抽吸,对滤布起清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右,反冲洗过程为间歇。

正常清洗时,2个过滤转盘为一组,每次清洗一组滤盘,通过自动切换抽吸泵管道上的电动阀控制,纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行,其间抽吸泵的工作是连续的。当进水水质突然恶化,反冲洗周期≤15分钟时,系统将启动应急措施,同时启动24台反冲洗泵,对24组过滤转盘(48个转盘)进行反冲洗,直至反冲洗周期恢复正常。

3)排泥:纤维转盘滤池的过滤转盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底穿孔排泥管将污泥回流至厂区排水系统。其中,排泥间隔时间及排泥历时可予以调整。

另外,滤池前的处理系统出现故障时,可启动排泥系统以发挥清空滤池的作用。



四、在一体化污水处理设备中的优缺点



优点

1、出水水质好并且稳定,达到《城镇污水处理厂水污染物排放标准(GB18918-2002)中一级A标准

2、纤维转盘滤池的运行成本低,大约是MBR工艺运行成本的三分之一

3占地面积小,处理效率高

4、纤维转盘滤池省去了诸多构筑物、阀门、管线等,使得设备的保养、维修简单方便,运行自动化程度相当高,因此无需专人看管,工人的劳动强度大大减低。

5、纤维转盘滤池与以往传统滤池相比省去了前加氯,这样既降低了运行成本,又避免了工人操作的不安全隐患(CLO2浓度高可能出现闪爆,危及工人的生命安全)。

6、纤维转盘滤池维护简单,更换成本低,使用寿命长。



缺点

    目前主要应用于大型污水处理厂,小于300吨每天水量应用纤维转盘滤池投资比较大
